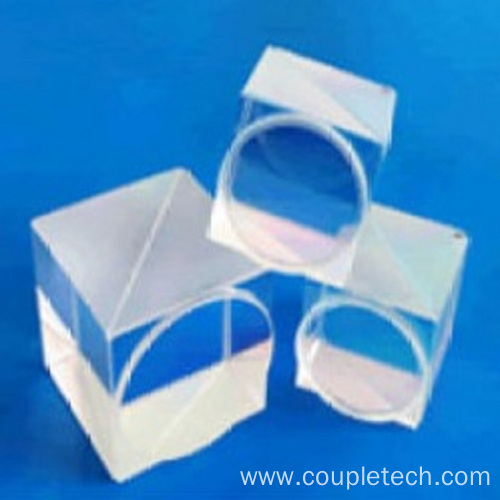

Isolamendu handiko isolatzaile optikoko produktuak merkatuan ezagunak dira. Isolatzaile optikoa polarizazio Beam splitter kubo (PBS) eta kristal kuartzoz egindako uhin laurdeneko plaka baten konbinazioa da. Intzidente-argia PBS-k linealki polarizatu du eta uhin laurdeneko plakak polarizazio zirkularra bihurtzen du, argia norabide bakarrean bidaiatzen uzten du. Sortzen den izpiaren zatiren bat isolatzailean islatzen bada, uhin laurdeneko plakak islatutako habea linealki polarizatutako habe batean bihurtuko du, sarrerako izpiarekiko perpendikularra dena. Gero, PBS-k habe hori blokeatzen du eta ez da sistemaren sarrera-aldera itzuliko.
Marka: |
Coupletech |
Gainazalaren kalitatea: |
60/40 |
Uhin-frontearen distortsioa: |
<λ/4@632.8nm |
Garbitu irekidura: |
> %90 Erdialdea |
Materiala: |
BK7&Crystal Quartz |
Dimentsio-tolerantzia: |
+/-0,2 mm |
Paralelismoa: |
<3 Arku Minutu |
Isolatze: |
> 20 dB |
Transmisio: |
Tp>%95, Ts<1% |
Hausnarketa: |
Rs>% 99, Rp <5% |
AR estaldura: |
R<0,25%@ Erdiko uhin-luzera Sarrera guztietan |
|
|
Enbalajea: |
Kartoizko paketatzea |
Produktibitatea: |
2000 pieza urtean |
Garraioa: |
Airea |
Jatorri lekua: |
Txina |
HS kodea: |
9002909090 |
Ordainketa mota: |
T/T |
Incoterm: |
FOB, CFR, CIF, FCA, CPT |
Entregatzeko epea: |
30 Egun |
Unitateak saltzeko: Poltsa/Poltsak
Pakete mota: Kartoizko paketatzea
Isolatzaile optikoa polarizazio Beam Splitter kubo (PBS) eta kristal kuartzoz egindako uhin laurdeneko plakaren konbinazioa da. Intzidente-argia PBS-k linealki polarizatu du eta uhin laurdeneko plakak polarizazio zirkularra bihurtzen du, argia norabide bakarrean bidaiatzen uzten du. Sortzen den izpiaren zatiren bat isolatzailean islatzen bada, uhin laurdeneko plakak islatutako habea linealki polarizatutako habe batean bihurtuko du, sarrerako izpiarekiko perpendikularra dena. Gero, PBS-k habe hori blokeatzen du eta ez da sistemaren sarrera-aldera itzuliko.
Isolatzaile optiko bat argia norabide bakarrean transmititzea ahalbidetzen duen Elementu Optiko bat da. Osziladore optiko batean nahi ez den feedbacka saihesteko erabiltzen da normalean, laser barrunbe batean adibidez. Blokeen feedback optiko bat da, linealki polarizatutako argiaren isolamendu pasiboarekin, isolamendu handia du Polarizazio Optika moduko gisa.
