Gure PCD02 POCKELS CELLS DRIVER produktuak ezagunak dira merkatuan. Tentsio handiko pultsuak sortzea Q-switches elektro-optikoen (Pockels zelulak) egoera solidoko laser batean kontrolatzeko. HV azkarrak (10 ns baino gutxiago) ertzak pultsuaren aurreko eta ondorengo kontraste bikaina bermatzen du.
Eredu zenbakia: PCD02
Marka: Coupletech
Enbalajea: |
Kartoizko paketatzea |
Produktibitatea: |
Txina |
Garraioa: |
Ozeanoa, Lurra, Airea |
Jatorri lekua: |
Jinan |
Hornikuntzarako gaitasuna: |
1000 pieza |
HS kodea: |
9013901000 |
Unitateak saltzeko: Poltsa/Poltsak
Pakete mota: Kartoizko paketatzea
â— AHT pultsuaren anplitudea: 4,0 kV arte
â— Pultsuen errepikapen-tasa: 1000Hz arte
â— Jitter, sistemaren sarreratik irteerara: <1.8ns
â— TTL (CMOS) sarrerako seinalea behar da (3.3/5V, opto-isolatua)
â— Tentsio Handiko iturri integratua
â— HV Tentsio Kontrola: "HV PROGRAM" potentziometroa edo sarrera analogikoa.
HV pultsu anplitudea |
1.0~4.0 |
kV |
|

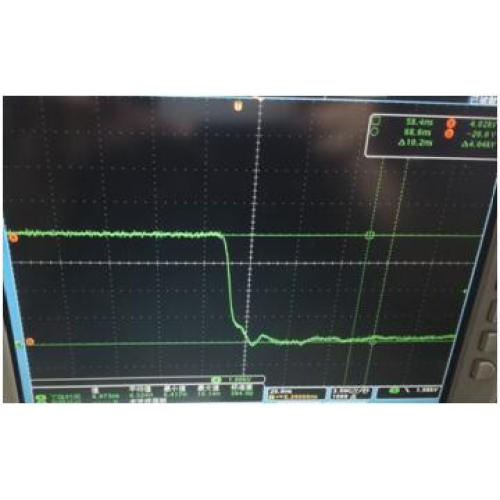

Igoera / Jaitsiera denbora |
≤10 |
ns |
Karga-kapazitatea: 10PF |
HV pultsu-jitter |
≤1,8 |
ns |
|
Berreskuratzeko denbora |
≤50 |
µs |
|
Tentsio-hornidura |
12 |
VDC |
12±0,5 V, <150 mA |
HV pultsuaren errepikapen-tasa |
0~2000 |
Hz |
|
Kanpoko abiarazteko pultsu anplitudearen eskakizuna |
3,3–5 V |
V |
opto-isolatuak |
HV pultsu atzerapena |
70~90 |
ns |
|
Neurriak |
60*35*20 |
mm |
|
Funtzionamendu-tenperatura |
-30~60 |
℃ |
|
PINa |
Izendapena |
DESKRIBAPENA |
1 |
EN+ |
Tentsio handiko irteera PIN1PIN2 bidez gaitzen da ([1" - desgaitu, [0" - gaitu) |
2 |
EU- |
|
9 |
+12V |
Sarrerako elikadura iturria |
10 |
GND |
Elikatze-iturritik itzulera |
11 |
SG+ |
PIN11 PIN12-n [0" edo "1"-tik urratsak QSwitched pultsua osatzen du Pockels Cell-en |
12 |
SG- |
|
13 |
NC |
|
14 |
+HVPULSE |
Q-switch-elektrodoa:HV PULSU IRTEERA |
15 |
NC |
|
16 |
GND |
Q-switch elektrodoa: GND |
3 |
HV PROGRAMA 1 |
HV tentsioaren kontrola: [HV PROGRAM" potentziometroa |
4 |
HV PROGRAMA 2 |
|
5 |
HV PROGRAMA 3 |
|
6 |
NC |
|
7 |
NC |
|
8 |
NC |
|
l [0" esan nahi du 0 maila baxu logikoa (0V), [1" maila altua 1 logikoa (3,3/5V)
l [NC" esan nahi du Ez dago konexiorik
