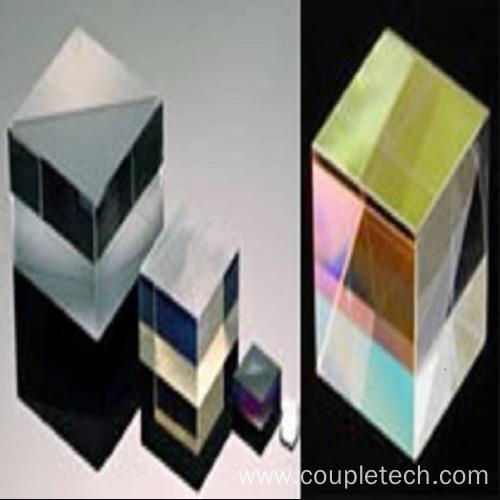

Beam Splitter kubo polarizatuak (PBS kuboa)

Polarizing Beam Splitter Cubes (PBS Kuboa) zementatutako bi prisma optikoko zehaztasun handiko tolerantziaz eraikita daude; prisma baten hipotenusa polarizazio dielektriko estalduraz estalita dago. Ausaz polarizatu zituen bi osagai ortogonal, lineal eta polarizatutan. S-polarizatutako argia 90 graduko angeluan islatzen da P-polarizatutako argia transmititzen den bitartean. PBS kuboa polarizatzaile, izpi zatitzaile edo izpi konbinatzaile gisa erabil daiteke Polarizing Optical eremuan. Sarrerako izpi paraleloa den irteerako habea p-polarizatua deitzen da, eta irteerako habe ortogonala, berriz, s-polarizatutako habe gisa definitzen da.

PBS Cube Polarizer 300:1-tik 1000:1 arteko itzaltze-ratioarekin eskuragarri dago, Polarization Beamsplitters edo Beam Combiners-ek estaldura sorta oso zabala dute: hau da, Banda estua: 488nm, 532nm, 632.8nm, 650nm, 8850nm, 8850nm, 8850nm. , 1064nm, 1310nm, 1550nm eta Banda Zabala: 450-650nm, 650-850nm, 900-1200nm, 1200-1550nm, 1500-1610nm. Coupletech-en Beamsplitter-en tamaina 5 x 5 x 5 mm3, 9 x 9 x 9 mm3, 10 x 10 x 10 mm3, 12,7 x 12,7 x 12,7 mm3, 15 x 15 x 15 mm3, 20 x 20 x 20 x 20 mm3 x 25,4 mm3 eta 20 x 20 x 20,4 mm x 25,4 mm3 eta 25,4 mm3 da. , Beste tamaina pertsonalizatu daiteke. Polarization Beam Splitter sarritan erabiltzen da Polarizazio Optika material eta Elementu Optiko gisa.
